ADS 24 400 l/min adszorpciós szárító
ADS 24 adszorpciós szárító a levegő páratartalmának eltávolítására szolgál kompresszoros levegőből molekuláris szitán keresztül, amely hatékonyan felszívja a nedvességet az átvitt, sűrített levegőből. Két torony alternáló rendszerben működik, biztosítva a levegő folyamatos ellátását és az ágy regenerálását „hideg” módszerrel (a sűrített levegő egy részével). Nagyon száraz levegőt biztosítanak, és a szettben található szűrők további tisztítást végeznek olaj és szilárd részecskék eltávolításával. A beépített vezérlő optimalizálja a ciklusokat, és korlátozza a levegőveszteséget, amikor nincs légvételezés, a készletben található szűrők pedig további olaj- és szilárd részecske-eltávolítást végeznek.
A legfontosabb műszaki előnyök
- Nyomásos harmatpont (PDP): -40 (-25 / -70) °C – a szárítási szint beállításának lehetősége alkalmazásonként (a standard alkalmazásoktól a nagyon igényes telepítésekig).
- Teljesítmény tartomány: 6–200 Nm³/min – a sorozat tartalmazza a kisméretű és nagyméretű kompresszoros levegő rendszerekhez alkalmas modelleket.
- Működési nyomás: 4 - 16 bar – a széles bemeneti nyomástartomány megkönnyíti a legtöbb kompresszorhoz és hálózathoz való illeszkedést.
- Bemeneti levegő hőmérséklete: +1,5-től +45 °C-ig – stabil működés tipikus ipari körülmények között, magasabb hőmérsékleten is a kompresszorhelyiségekben.
- Automatikus vezérlés + energiatakarékos üzemmód: a vezérlő irányítja a tornyok és az elektrovezetékek ciklusait; légvételezés hiányában leállítja a működést, korlátozva a sűrített levegő regenerálásra fordított felhasználását.
- Áramellátás: 230 V / 50 Hz / 1 Ph
- Teljesítményfelvétel: <40 W – alacsony villamosenergia-felhasználás (főként vezérlés és szelepek).
- Védelmi osztály: IP65 – a ház por- és vízáram ellenállása, amely segít a nehezebb üzemeltetési körülmények között.
- Szűrés a szettben (S és R):
- belső szűrő „S” – a nagyon apró részecskék kiszűrésére és a szennyeződések korlátozására a szárító előtt, védve ezzel az ágyat.
- külső szűrő „R” – a levegő további tisztítására a szárítás után mikro-részecskéktől és maradványoktól.

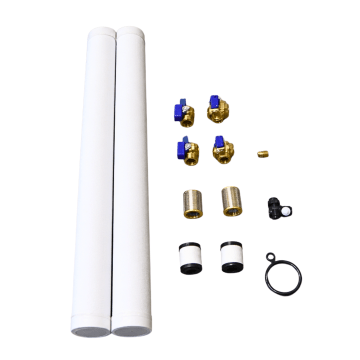

- Kazettás adszorbens: a betétek kész kazettákban találhatók, ami felgyorsítja és egyszerűsíti a szervizelést hosszú leállások nélkül.
- Betétek élettartama: 4000 rgh vagy 2 év – tipikus üzemeltetési idő (ami korábban is megtörténhet); a referenciafeltételek mellett megadva: 7 bar, 20 °C, PDP -40 (-25 / -70)°C.
Individuális műszaki paraméterek
| Jellemző |
Érték |
| SKU |
39024 |
| Modell |
ADS 24 |
| Csatlakozás |
3/8" |
| Átfolyás (Nm³/h) |
24 |
| Átfolyás (l/min) |
400 |
| Magasság (mm) |
1106 |
| Szélesség (mm) |
552 |
| Mélység (mm) |
120 |
| Súly (kg) |
19 |
| SKU |
Modell |
Csatlakozás |
Átfolyás (Nm³/h) |
Átfolyás (l/min) |
Magasság (mm) |
Szélesség (mm) |
Mélység (mm) |
Súly (kg) |
| 39024 |
ADS 24 |
3/8" |
24 |
400 |
1106 |
552 |
120 |
19 |
A belépő nyomás szerinti hatékonysági tényező
| Nyomás (bar) |
4 |
6 |
7 |
8 |
10 |
13 |
16 |
| Hatékonysági tényező |
0,63 |
0,88 |
1,00 |
1,13 |
1,38 |
1,75 |
2,13 |
| Nyomás (bar) |
4 |
6 |
7 |
8 |
10 |
13 |
16 |
| Hatékonysági tényező |
0,63 |
0,88 |
1,00 |
1,13 |
1,38 |
1,75 |
2,13 |
A belépő hőmérséklet szerinti hatékonysági tényező
| Hőmérséklet |
20°C |
25°C |
30°C |
35°C |
40°C |
45°C |
50°C |
| Hatékonysági tényező |
1 |
| 1 |
1 |
1 |
0,97 |
0,87 |
0,8 |
| Hőmérséklet |
20°C |
25°C |
35°C |
40°C |
45°C |
50°C |
| Hatékonysági tényező |
1 |
1 |
1 |
0,97 |
0,87 |
0,8 |
A nyomásos harmatpont szerinti hatékonysági tényező
| PDP |
-25°C |
-40°C |
-70°C |
| Hatékonysági tényező |
1,1 |
1 |
0,7 |
| PDP |
-25°C |
-40°C |
-70°C |
| Hatékonysági tényező |
1,1 |
1 |
0,7 |
A megadott adatok preferált feltételek mellett értendők.
Adatok javítása - újraszámítás szükséges a következő paraméterek figyelembevételével:
Alapvető paraméterek:
- bemeneti nyomás = 10 bar
- bemeneti hőmérséklet = 40 °C
- nyomásos harmatpont = -70°C.
X = 47 Nm3/min x 1,38 x 0,97 x 0,7 = 44,04 Nm3/min
További lehetőségek:
Az opcionális harmatpont-érzékelő képes csökkenteni a levegőhasználatot a regenerálás során akár 5% alá is.
